Supape DBB cu presiune echilibrată
O supapă de blocare și purjare dublă cu presiune echilibrată (DBB) este o supapă industrială de-înaltă performanță, concepută pentru a oferi izolare dublă și eliberare sigură a presiunii într-un singur corp de supapă. Este utilizat pe scară largă în sistemele de petrol și gaze, petrochimie, transport prin conducte și transfer de custodie, unde izolarea cu scurgeri zero-și siguranța operațională sunt esențiale. Spre deosebire de supapele convenționale, designul cu presiune-echilibrată elimină riscul de blocare a dopului prin egalizarea presiunii diferențiale pe dopul. Acest lucru reduce semnificativ cuplul de operare în condiții de-presiune înaltă, menținând în același timp performanța de etanșare cu bule-.
-
![Supapă cu dop DBB inversat din oțel inoxidabil]()
Supapă cu dop DBB inversat din oțel inoxidabilSupapa de tip DBB inversată din oțel inoxidabil (Bloc dublu și aerisire) este o supapă industrială de-înaltă performanță, concepută pentru a oferi o izolare dublă absolută cu o funcție integrată de -
![Supapă DBB cu presiune echilibrată din oțel carbon]()
Supapă DBB cu presiune echilibrată din oțel carbonSupapa de tip dublă de blocare și purjare (DBB) cu presiune echilibrată din oțel carbon oferă o izolare robustă, care economisește spațiu-pentru conductele critice de petrol, gaz și proces. Prin -

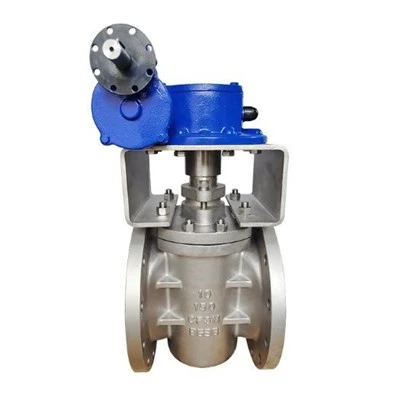

![Supapă cu priză echilibrată de presiune înaltă-]()
Supapă cu priză echilibrată de presiune înaltă-Supapa de închidere cu presiune echilibrată de-presiune înaltă este proiectată pentru izolarea de sarcină grea{-înaltă-presiune, temperatură-înaltă (HPHT) și medii de service severe. -
![Supapă dublu bloc și presiune de purjare echilibrată]()
Supapă dublu bloc și presiune de purjare echilibratăDesignul său avansat cu presiune-echilibrată a dopului egalizează presiunea internă peste dop, asigurând o funcționare lină la un sfert-de tură cu un cuplu de operare scăzut, chiar și în condiții de -
![Supapă DBB cu presiune inversată echilibrată]()
Supapă DBB cu presiune inversată echilibratăSupapa de blocare și purjare dublă cu presiune inversată echilibrată (DBB) este o supapă de izolare de înaltă{0}}integritate proiectată pentru aplicații critice de proces în care oprirea cu scurgeri -
![Supapă DBB cu presiune echilibrată]()
Supapă DBB cu presiune echilibratăSupapa de blocare și purjare dublă cu presiune echilibrată (DBB) este o supapă de izolare cu un sfert de tură de{0}}performanță înaltă-, concepută pentru servicii critice de conducte și proces. Este
Cum funcționează supapele cu presiune echilibrată
Fiabilitatea superioară a unei supape de tip DBB cu presiune echilibrată se bazează pe două mecanisme de bază:
1. Funcția True Double Block și Bleed (DBB).
Supapa încorporează două bariere de etanșare independente (în amonte și în aval). Când supapa este închisă, un orificiu de purjare situat între aceste două suprafețe de etanșare permite operatorilor să evacueze în siguranță presiunea din cavitatea blocată. Acest lucru confirmă integritatea absolută a izolației fără a întrerupe fluxul de linie.
2. Design dop cu presiune echilibrată
Pentru a preveni blocarea dopului în manșonul corpului la presiuni diferențiale mari, dopul este proiectat cu canale interne de echilibrare a presiunii{0}}. Aceste canale egalizează presiunea care acționează asupra zonelor superioare și inferioare ale dopului, rezultând:
Cuplu de operare semnificativ mai mic: elimină necesitatea unor actuatoare supradimensionate și scumpe.
Performanță anti-strângere și anti-penă: previne blocarea supapei, chiar și după perioade lungi de închidere.
Durată de viață extinsă: Reduce uzura mecanică a suprafețelor de etanșare.
Specificatii tehnice
|
Parametru |
Standard de specificații |
|
Gama de dimensiuni |
NPS 1" până la 36" (DN25 – DN900) |
|
Presiune nominală |
Clasa ANSI 150 până la Clasa 2500 |
|
Interval de temperatură |
-46 grade până la +200 grade (Supus selecției materialelor) |
|
Materialele corpului |
Oțel carbon (WCB, LCC), oțel inoxidabil (CF8, CF8M), duplex, oțel aliat |
|
Materiale de etanșare/manșon |
PTFE-de înaltă performanță, PTFE armat, etanșare metal-la-metal |
|
Standarde de proiectare |
API 6D, API 599 |
|
Standarde de testare |
API 598, API 6D |
Caracteristici și beneficii cheie
Bubble-Etanșare etanșă
Obține performanță zero-scurgeri atât la presiuni diferențiale scăzute, cât și la cele mari.
01
Flux bidirecțional
Capabil să sigileze eficient, indiferent de direcția fluxului media.
02
Cost redus de întreținere
Lubrifierea continuă și designul echilibrat reduc drastic timpul{0}}.
03
Controlul emisiilor fugitive
Conform cu standardele internaționale stricte cu emisii reduse de-.
04
Pregătit pentru automatizare
Cerințele de cuplu reduse permit pachete de actuatoare electrice, pneumatice sau hidraulice compacte,-eficiente.
05
Aplicații tipice
Conducte de transport de petrol și gaze(Capcane răzuitoare, izolarea lansatorului de porci/receptorului)
Bucle de măsurare și skid-uri de transfer de custodie(Asigurarea zero-contaminare încrucișată pentru măsurare precisă)
Rafinării și procesare petrochimică(Linii de catalizator, izolare cu hidrocarburi la{0}}înaltă temperatură)
Ferma de rezervoare și colectoare terminale(Segregarea produselor și izolarea rezervorului)
Specificarea criteriilor (Cea mai bună potrivire):
1. Aveți nevoie de o izolare dublă absolută într-un singur corp de supapă compact pentru a economisi greutate și spațiu.
2. Mediul conține solide, solzi sau nămoluri care ar deteriora scaunele supapelor cu bilă standard.
3. Trebuie să reduceți cerințele cuplului de acționare pentru a reduce cheltuielile totale de capital ale proiectului (CAPEX).
Evitați când:
1.Este necesar un serviciu de reglare continuu, precis sau de control (ar trebui specificată în schimb o supapă de control dedicată).
2.Izolarea cavităţii bidirecţionale cu integritate ultra-bi- (cerinţa DIB-1) este obligatorie în mod explicit de ghidurile proiectului.
Fiecare supapă individuală este supusă unor teste riguroase înainte de expediere pentru a asigura performanța cu zero-defecte în teren:
Test hidrostatic al corpului și al carcasei:Verificat la 1,5 $ de \\ori $ presiunea maximă de lucru.
Testul scaunului cu presiune joasă și înaltă-:Verificare cu bule-strânsă dovedită conform API 598.
Testarea de relief al cavității
Validarea performanței supapei de purjare.
Testare dinamică a cuplului
Măsurarea cuplului de operare real la presiune diferențială completă.
Fire-Validare sigură
Certificat conform API 607 / ISO 10497.
De ce să vă asociați cu noi
În calitate de producător de top la nivel mondial de supape industriale, oferim mai mult decât hardware-, oferim liniște sufletească.
Bilanț global dovedit
Supapele noastre API 6D urmăresc în prezent înregistrări cu zero-scurgeri în conductele globale de petrol și gaze și proiecte EPC.
Trasabilitatea completă a materialelor
MTR-urile complete (Rapoarte de testare a materialelor) conforme cu EN 10204 3.1/3.2 furnizate cu fiecare livrare.
Complet certificat
Fabricat conform unui sistem de management al calității ISO 9001 cu certificări CE/PED, SIL 3 și Emisii fugitive (ISO 15848-1).
